membuat kabel jaringan stright dan crossover

cara membuat kabel utp

Kabel straight

Kabel straight merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu  dengan ujung yang lainnya.

Kabel straight digunakan untuk menghubungkan 2 device yang berbeda.

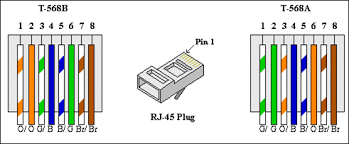

Urutan standar kabel straight adalah seperti dibawah ini yaitu sesuai dengan standar TIA/EIA 368B (yang paling banyak dipakai) atau kadang-kadang juga dipakai  sesuai  standar TIA/EIA 368A sebagai berikut:

Contoh penggunaan kabel straight adalah sebagai berikut :

• Menghubungkan antara computer dengan switch
• Menghubungkan computer dengan LAN pada modem cable/DSL
• Menghubungkan router dengan LAN pada modem cable/DSL
• Menghubungkan switch ke router
• Menghubungkan hub ke router

Kabel cross over

Kabel cross over merupakan kabel yang memiliki susunan berbeda antara ujung satu dengan
ujung dua. Kabel cross over  digunakan untuk menghubungkan 2 device yang sama. Gambar dibawah adalahsusunan standar kabel cross over.

Contoh penggunaan kabel cross over adalah sebagai berikut :

• Menghubungkan 2 buah komputer secara langsung
• Menghubungkan 2 buah switch
• Menghubungkan 2 buah hub
• Menghubungkan switch dengan hub
• Menghubungkan komputer dengan router

Dari 8 buah kabel yang ada pada kabel UTP ini (baik pada kabel straight maupun cross over) hanya 4 buah saja yang digunakan untuk mengirim dan menerima data, yaitu kabel pada pin no 1,2,3 dan 6.

Membuat kabel Straight dan Cross Over
Untuk membuat sebuah kabel jaringan menggunakan kabel UTP ini terdapat beberapa peralatan yang perlu kita siapkan, yaitu

• kabel UTP
• Connector RJ-45
• Crimping tools
• RJ-45 LAN Tester

contoh gambarnya seperti dibawah ini :

Kabel UTP Tipe Straight

Sekarang akan kita bahas cara pemasangannya. Yang pertama adalah cara memasang kabel UTP tipe straight. Untuk itu, lakukan langkah-langkah berikut:

1. Kupas ujung kabel sekitar 2 cm, sehingga kabel kecil-kecil yang ada didalamnya kelihatan.

• Pisangkan kabel-kabel tersebut dan luruskan. Kemudian susun dan rapikan berdasarkan warnanya yaitu Orange Putih, Orange, Hijau Putih, Biru, Biru Putih, Hijau, Coklat Putih, dan Coklat. Setelah itu potong bagian ujungnya sehingga rata satu sama lain.

Susunan kabel UTP tipe straight bisa Anda lihat pada gambar di bawah:

Setelah kabel tersusun, ambil Jack RJ-45. Seperti yang saya katakan tadi Jack ini terdiri dari 8 pin. Pin 1 dari jack ini adalah pin yang berada paling kiri jika posisi pin menghadap Anda. Berurut ke kanan adalah jack 2, 3, dan seterusnya.



Kemudian masukkan kabel-kabel tersebut ke dalam Jack RJ-45 sesuai dengan urutan tadi yaitu sebagai berikut:

• Orange Putih pada Pin 1
• Orange pada Pin 2
• Hijau Putih pada Pin 3
• Biru pada Pin 4
• Biru Putih pada Pin 5
• Hijau pada Pin 6
• Coklat Putih pada Pin 7
• Coklat pada Pin 8.

Masukkan kabel tersebut hingga bagian ujungnya mentok di dalam jack.

Masukan Jack RJ-45 yang sudah terpasang dengan kabel tadi ke dalam mulut tang crimping yang sesuai sampai bagian pin Jack RJ-45 berada didalam mulut tang. Sekarang jepit jack tadi dengan tang crimping hingga seluruh pin menancap pada kabel. Biasanya jika pin jack sudah menancap akan mengeluarkan suara “klik”.

Sekarang Anda sudah selesai memasang jack RJ-45 pada ujung kabel pertama. Untuk ujung kabel yang kedua, langkah-langkahnya sama dengan pemasangan ujung kabel pertama tadi. Untuk itu, ulangi langkah-langkah tadi untuk memasang Jack RJ-45 pada ujung kabel yang kedua.

Kalau sudah kemudian kita test menggunakan LAN tester. Masukkan ujung ujung kabel ke alatnya, kemudian nyalakan, kalau lampu led yang pada LAN tester menyala semua, dari nomor 1 sampai 8 berarti Anda telah sukses. Kalau ada salah satu yang tidak menyala berarti kemungkinan pada pin nomor tersebut ada masalah. Cara paling mudah yaitu Anda tekan (press) lagi menggunakan tang. Kemungkinan pinnya belum tembus. Kalau sudah Anda tekan tetapi masih tidak nyambung, maka coba periksa korespondensinya antar pin udah 1-1  atau belum.lihat gambar di bawah ini:

Kabel UTP Tipe Cross

Cara memasang kabel UTP tipe straight sudah saya jelaskan tadi. Sekarang saya bahas mengenai cara memasang kabel UTP tipe cross. Cara pemasangan kabel UTP tipe cross hampir sama dengan memasang kabel UTP tipe straight. Mengenai teknis pemasanganya sama seperti tadi. Perbedaanya adalah urutan warna kabel pada ujung kabel yang kedua. Untuk ujung kabel pertama, susunan kabel sama dengan susunan kabel UTP tipe straight yaitu:

• Orange Putih pada Pin 1
• Orange pada Pin 2
• Hijau Putih pada Pin 3
• Biru pada Pin 4
• Biru Putih pada Pin 5
• Hijau pada Pin 6
• Coklat Putih pada Pin 7
• Coklat pada Pin 8.

Untuk ujung kabel yang kedua, susunan warnanya berbeda dengan ujung pertama. Adapaun susunan warnanya adalah sebagi berikut:

• Hijau Putih pada Pin 1
• Hijau pada Pin 2
• Orange Putih pada Pin 3
• Biru pada Pin 4
• Biru Putih pada Pin 5
• Orange pada Pin 6
• Coklat Putih pada Pin 7
• Coklat pada Pin 8.

Hasil akhir kabel UTP tipe cross akan seperti ini:

Kesimpulannya adalah jika Anda memasang kabel UTP tipe straight maka susunan warna pada kedua ujung kabel adalah sama. Sedangkan cara pemasangan UTP tipe cross, susunan warna ujung kabel pertama berbeda dengan unjung kabel kedua. Nanti jika dites menggunakan LAN tester, maka nantinya led 1, 2, 3 dan 6 akan saling bertukar. Kalau tipe straight menyalanya urutan, sedangkan tipe cross ada yang lompat-lompat.

Read More ->>

jaringan komputer-pengertian,manfaat dan macam-macam jaringan komputer

 hay temen",,mungkin banyak dari temen-temen yang blum tw apa sih itu jaringan komputer??apa sih mamfaat jaringan itu??untuk lebih jelasnya bisa temen" baca di bawah ini...

Pengertian, manfaat dan jenis-jenis jaringan komputer ~ Jaringan komputer merupakan suatu sistem yang terdiri komputer dan perangkat lainnya yang dirancang untuk dapat bekerja bersama-sama dalam berbagai manfaat dan tujuan antara lain untuk berkomunikasi, akses informasi, menerima maupun memberikan layanan. Bagian yang menerima layanan disebut Client dan bagian yang memberikan layanan disebut Server. Sistem ini dikenal sebagai sistem client-server yang sudah digunakan pada hampir seluruh aplikasi jaringan komputer.

Pengertian jaringan komputer

Jaringan komputer merupakan sistem yang terdiri dari gabungan beberapa perangkat komputer yang didesain untuk dapat berbagi sumber daya, berkomunikasi dan akses informasi dari berbagai tempat.antar komputer yang satu dengan komputer yang lain.

Manfaat jaringan komputer

1. Berbagi sumber daya / pertukaran data
2. Mempermudah berkomunikasi / bertransaksi
3. Membantu akses informasi
4. Mampu memberikan akses informasi dengan cepat dan up-to-date

Jenis-jenis jaringan komputer berdasarkan jangkauan

1. LAN ( Local Area Network)

Local Area Network sering kita jumpai diperkantoran, kampus, maupun warnet. Jaringan ini dapat menghubungkan lebih dari 2 komputer di ruangan jarak dekat (terbatas) hingga beberapa KM saja. Jaringan ini biasanya terdiri dari komputer, printer, dan perangkat lainnya.

2. MAN (Metropolitan Area Network)

Sesuai dengan namanya maka jenis jaringan ini memberikan layanan hingga wilayah yang luas dan kemampuan transfer datapun berkecepatan sangat tinggi. Wilayah yang dapat menjadi cakupannya berkisar hingga 50 KM. MAN ini merupakan rangkaian LAN yang berukuran dan berjarak lebih besar.

3. WAN (Wide Area Network)

Jenis jaringan ini memberikan layanan lebih luas lagi dibanding MAN yaitu dapat menghubungkan suatu wilayah bahkan negara lain. WAN pada dasarnya merupakan kumpulan beberapa LAN yang ada di beberapa lokasi sehingga dibutuhkan sebuah device untuk menghubungkannya dan device itu kita sebut router.

Jenis-jenis jaringan komputer berdasarkan fungsinya

1. Client - Server
Merupakan jaringan komputer yang dikhususkan sebagai client dan server, layanan ini bisa diberikan oleh 1 atau lebih komputer.

2. Peer-to-Peer
Merupakan jaringan komputer yang setiap host nya dapat menjadi sebuah server atau menjadi client secara bersamaan.

Jenis-jenis jaringan komputer berdasarkan topologi

1. Topologi Bus
2. Topologi Ring
3. Topologi Tree
4. Topologi Mesh
5. Topologi Linier

Jenis-jenis jaringan komputer berdasarkan media transmisi

1. Jaringan berkabel ( Wired Network)
Jaringan ini mengunakan media kabel dalam menghubungkan setiap komputer dalam jaringan

2. Jaringan Nirkabel (Wireless Network)
Jaringan ini tidak menggunakan media kabel sebagai alat pengbungnya, tetapi menggunakan gelombang elektromagnetik dalam setiap kiriman sinyal informasinya.



Read More ->>

WWW.GENERASIDAMAI.COM

CHILD OF BALUNGADANG

RENDY

PENDY



ASAN

JIHAD

JENOL



Yang lain sorry,karena belum ada foto.a di saya..

Read More ->>

TROUBLESHOOTING KOMPUTER,analisis suara BEEP

untuk kesempatan ini saya akan membagi pengetahuan tentang troubleshooting pada komponen" komputer ni,,emang sih ini tugas saya pada saat kelas 1 smk..sebenarnya apa sih itu troubleshooting ??

dan bagai mana sih cara mengetahuinya..



TROUBLESHOOTING KOMPUTER

 Komputer sudah merupakan alat bantu yang tergolong penting saat ini, kita ambil salah satu contoh pada kegiatan perkantoran, tentunya dengan adanya komputer maka pekerjaan dapat diselesaikan dengan lebih cepat. Sebagai pengguna atau pemakai komputer tentunya kita juga pernah mengalami masalah dengan komputer. Hal tersebut dapat diakibatkan adanya ketidaksesuaian dari komponen dasar komputer itu sendiri yang biasanya berkaitan dengan Software (perangkat lunak atau aplikasinya), Hardware (perangkat keras) atau Brainware (si pemakai komputer).

Pengertian Troubleshooting Komputer

Dalam dunia komputer, segala sesuatu masalah yang berhubungan dengan komputer disebut Troubleshooting dan timbulnya masalah dalam komputer tentu ada sebabnya. Pada kesempatan ini kita akan sedikit belajar untuk mendeteksi masalah pada komputer Anda terutama yang berhubungan dengan Hardware.

Untuk permasalahan dengan Software sebaiknya Anda lakukan pendeteksian sederhana dahulu seperti pemeriksaan file-file yang berhubungan dengan Software atau spesifikasi permintaan (requirement) dari Software. Apabila permasalahannya cukup rumit, sebaiknya Anda install ulang saja Software tersebut, karena akan terlalu rumit untuk memperbaiki sebuah Software, sedangkan untuk permasalahan dengan Brainware, penulis hanya dapat memberikan saran “istirahat dulu deh, he…”.

Teknik dalam Troubleshooting

Terdapat dua macam teknik dalam mendeteksi permasalahan dalam komputer, yaitu teknik Forward dan teknik Backward. Untuk lebih mengenal kedua teknik tersebut, ada baiknya kita bahas terlebih dahulu definisi dari masing-masing teknik tersebut.

1.      Teknik Forward

Sesuai dengan namanya, maka dalam teknik ini segala macam permasalahan dideteksi semenjak awal komputer dirakit dan biasanya teknik ini hanya digunakan oleh orang-orang dealer komputer yang sering melakukan perakitan komputer. Pada teknik ini hanya dilakukan pendeteksian  masalah  secara  sederhana  dan  dilakukan  sebelum  komputer  dinyalakan (dialiri listrik). Untuk mempermudah silakan simak contoh berikut :

§  Setelah komputer selesai dirakit, maka dilakukan pemeriksaan pada semua Hardware yang telah terpasang, misalnya memeriksa hubungan dari kabel Power Supply ke soket power pada Motherboard.

§  Untuk casing ATX, kita periksa apakah kabel Power Switch sudah terpasang dengan benar.

§  dsb.

2.      Teknik Backward

Hampir sama dengan teknik sebelumnya, teknik Backward adalah teknik untuk mendeteksi kesalahan pada komputer setelah komputer dinyalakan (dialiri listrik). Teknik lebih banyak digunakan karena pada umumnya permasalahan dalam komputer baru akan timbul setelah “jam terbang” komputernya sudah banyak dan ini sudah merupakan hal yang wajar. Dapat kita ambil beberapa contoh sebagai berikut :

§  Floppy Disk yang tidak dapat membaca disket dengan baik.

§  Komputer tidak mau menyala saat tombol power pada casing ditekan.

§  dsb.

Tabel Pendeteksian Masalah

Setelah penjelasan sederhana dari kedua teknik tersebut penulis akan membahas lebih dalam lagi ke teknik Backward, karena bagi pengguna komputer rumahan tentunya teknik ini lebih banyak akan digunakan ketimbang teknik Forward. Untuk lebih mempermudah dalam pendeteksian masalah pada komputer Anda, silakan simak tabel berikut :

No	Komponen	Pendeteksian Masalah
1	Power Supply	Analisa Pengukuran
2	Motherboard
3	Speaker
4	RAM	Analisa Suara
5	VGA Card + Monitor
6	Keyboard	Analisa Tampilan
7	Card I/O
8	Disk Drive
9	Disket

Analisa Pengukuran

Pada tahapan ini, pendeteksian masalah dengan cara mengukur tegangan listrik pada komponen nomor 1 sampai 3. Gunakan alat bantu seperti multitester untuk mengukur tegangan yang diterima atau diberikan komponen tersebut.

Contoh : Mengukur tegangan listrik yang diterima oleh Power Supply, lalu mengukur tegangan yang diberikan oleh Power Supply ke komponen lainnya.

Analisa Suara

Pada tahapan ini pendeteksian masalah menggunakan kode suara (beep) yang dimiliki oleh BIOS dan dapat kita dengar lewat PC Speaker. Pastikan kabel PC Speaker sudah terpasang dengan baik. Kemungkinan letak permasalahan ada di komponen nomor 4 dan 5. Untuk mempermudah pengenalan kode suara tersebut, silakan simak keterangan berikut :

§  Bunyi beep pendek satu kali, artinya sistem telah melakukan proses Boot dengan baik.

§  Bunyi beep pendek 2 kali, artinya ada masalah pada konfigurasi atau seting pada CMOS.

§  Bunyi beep panjang 1 kali dan pendek 1 kali, artinya ada masalah pada Motherboard atau DRAM.

§  Bunyi beep panjang 1 kali dan pendek 2 kali, artinya ada masalah pada monitor atau VGA Card.

§  Bunyi beep panjang 1 kali dan pendek 3 kali, artinya ada masalah pada Keyboard.

§  Bunyi beep panjang 1 kali dan pendek 9 kali, artinya ada masalah pada ROM BIOS.

§  Bunyi beep panjang terus-menerus, artinya ada masalah di DRAM.

§  Bunyi beep pendek terus-menerus, artinya ada masalah penerimaan tegangan (power).

§  Pada beberapa merk Motherboard akan mengeluarkan bunyi beep beberapa kali apabila temperatur processornya terlalu tinggi (panas).

Catatan : kode bunyi beep diatas berlaku pada AWARD BIOS, untuk jenis BIOS yang lain kemungkinan memiliki kode bunyi beep yang berbeda.

Analisa Tampilan

Pada tahapan ini pendeteksian masalah cenderung lebih mudah karena letak permasalahan dapat diketahui berdasarkan pesan error yang ditampilkan di monitor. Kemungkinan letak permasalahan ada di komponen nomor 6 sampai 9.

Contoh : Pada saat komputer dinyalakan tampil pesan Keyboard Error, maka dapat dipastikan letak permasalahan hanya pada Keyboard.

Cara Cepat Mengenali Troubleshooting

§  Apabila terjadi masalah dan sistem masih memberikan tampilan pesan pada monitor atau disertai dengan bunyi beep 1 atau 2 kali, maka kemungkinan letak permasalahan ada di komponen nomor 6 sampai 9, yaitu pada Keyboard, Card I/O, Disk Drive dan Disket.

§  Apabila terjadi masalah dan sistem memberikan kode bunyi beep lebih dari 2 kali, maka kemungkinan letak permasalahan ada di komponen nomor 4 dan 5, yaitu RAM, VGA Card dan Monitor.

§  Sedangkan untuk masalah yang tidak disertai pesan pada monitor atau kode bunyi beep, kemungkinan besar letak permasalahan ada di komponen nomor 1 dan 2, yaitu Power Suplly dan Motherboard.

Dengan kedua macam teknik dalam pendeteksian maslah dalam komputer tersebut, tentunya akan lebih memperkaya pengetahuan kita di bidang komputer, jadi jika suatu saat terdapat masalah pada komputer Anda kita dapat melakukan pemeriksaan terlebih dahulu sebelum membawa ke tempat servis, kalaupun harus membawa ke tempat servis kita sudah mengerti letak permasalahannya.

Dengan pemahaman troubleshooting komputer yang lebih dalam tentunya akan lebih mempermudah kita untuk mengetahui letak permasalahan dalam komputer dan tentunya akan lebih menyenangkan apabila kita dapat memperbaiki sendiri permasalahan tersebut. Semoga pembahasan sederhana tentang troubleshooting ini dapat bermanfaat, selamat mencoba dan terima kasih.

Kode Beep Kesalahan / Kerusakaan.

1.    Bunyi ‘beep’ pendek 1 kali, mengindikasikan bahwa komputer anda telah berjalan sempurna dan berhasil menghidupkan semua komponen yang dibutuhkan untuk proses boot-up komputer. Jika bunyi satu kali ini yang terdengar tetapi PC anda tidak juga menyala, langkah yang pertama harus anda lakukan adalah  cek kabel VGA yang terhubung antara CPU dengan montor, apakah sudah terpasang dengan benar atau tidak, atau coba cek monitor anda, apakah monitor anda sudah berfungsi dengan baik atau tidak. Sebaliknya, jika komputer berhasil menyala tetapi tidak ada suara ‘beep’ sebelumnya…coba anda cek internal sound pada motherboard anda, atau cek motherboard atau bila perlu silahkan cek setingan pada bios anda.

2.    Bunyi ‘beep’ pendek 2 kali, artinya ada masalah pada konfigurasi atau seting pada CMOS. Coba anda reset CMOS dengan memindah jumper pada clear CMOS kemudian booting ulang.

3.    Bunyi ‘beep’ panjang 1 kali dan pendek 1 kali, artinya ada masalah pada perangkat keras, seperti Motherboard atau Memory anda, coba cek ulang apakah kedua perangkat tersebut masih bisa berfungsi/terpasang dengan baik atau tidak.

4.    Bunyi beep panjang 1 kali dan pendek 2 kali, artinya ada masalah pada monitor atau VGA Card.

5.    Bunyi ‘beep’ panjang 1 kali dan pendek 3 kali, artinya ada masalah pada Keyboard, coba cek keyboard anda, atau coba kencangkan sambungan kabel dari keyboard yang biasanya terpasang ke port serial, ps2, ataupun usb.

6.    Bunyi ‘beep’ panjang 1 kali dan pendek 9 kali, artinya ada masalah pada ROM BIOS.

7.    Bunyi ‘beep’ panjang terus-menerus, artinya ada masalah di Memory anda silakan cek kembali apakah RAM terpasang dengan benar.

8.    Bunyi ‘beep’ pendek terus-menerus, artinya ada masalah penerimaan tegangan (power).

9.    Pada beberapa merk Motherboard akan mengeluarkan bunyi ‘beep’ beberapa kali apabila temperatur processornya terlalu tinggi (panas).

sekian dulu ya..selengkapnya bisa temen" baca di pos saya yang lain..thank.
